AutoCAD【HATCH】图案填充时找不到范围怎么解决

AutoCAD

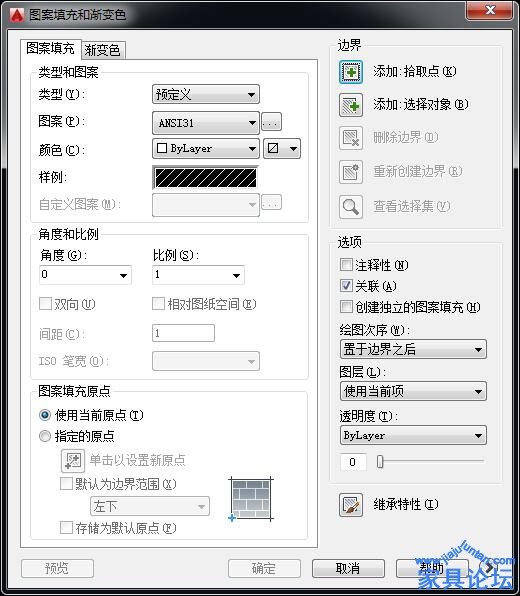

答：在用【HATCH】图案填充时常常碰到找不到线段封闭范围的情况，尤其是文件本身比较大的时候，此时可以采用【layiso】（图层隔离）命令让欲填充的范围线所在的层孤立或【冻结】，再用【HATCH】图案填充就可以快速找到所需填充范围。另外，填充图案的边界确定有一个边界集设置的问题（在高级栏下）。在默认情况下，HATCH 通过分析图形中所有闭合的对象来定义边界。对屏幕中的所有完全可见或局部可见的对象进行分析以定义边界，在复杂的图形中可能耗费大量时间。要填充复杂图形的小区域，可以在图形中定义一个对象集，称作边界集。HATCH不会分析边界集中未包含的对象。
