红木家具的粉补是造假还是技巧的填补

思想素质

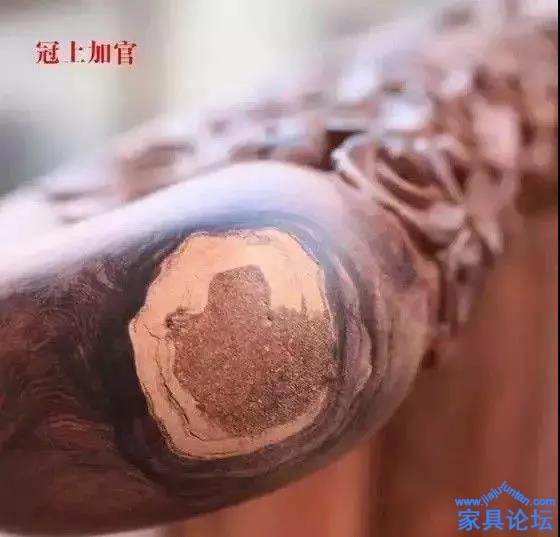

所谓粉补，就是用木粉在木头表面打的补丁，简而言之就是锯末子加胶做成的腻子，用于家具木材的孔洞或划痕的修补，起到美化的作用，效果十分的好。所以它是厂家制作和商家售后的一项技艺，但也会成为一些无良红木厂家造假行骗以次充好的手法：

粉补离不开两样东西，一个是木粉，也就是锯末；一个就是黏合剂。木粉当然是看家具材料了，小叶檀的家具就用小叶檀的粉，酸枝的就用酸枝粉；黏合剂就很多了，过去没有化学黏合剂的时候用的是大漆，现在一般都用101或者502。

有些家具厂用的材料太次，需要大面积染色的，就不用502或者101了，用的是原子灰，俗称铁腻子，原因是这原子灰干燥后打磨光滑可以随便染色，染好以后几乎看不出来；502不吃色，所以一般大面积做就不会应用了。

为何粉补？

除了无良红木厂家将粉补作为造假行骗、以次充好的手法之外。在一些正常的红木家具生产中因为有孔洞、掉茬等等原因，为起到美化作用，故需粉补。产生粉补的原因很多。一般有以下几个方面：

铁腻子

木材干燥阶段
木材需要按照一定的规格破成板材，装烘干窑烘烤25天以上方能使用，否则极易开裂弯曲变形。

这里就很好理解了，木材进窑烤，肯定要裂的，裂得大的肯定就不用了。把开好的料按照制作的家具做成毛坯件的时候，因为木材内部应力的释放不均匀，有可能在制作过程中开裂，这个时候产生裂是可以避免补的，弃之不用即可。

制作阶段
制作的步骤一般是：木工——雕工——木工——雕工——刮磨——雕工——刮磨——烫蜡。

木工制作的是毛坯，然后给雕工做雕刻（如果这件家具有雕刻的话）。木工制作的时候使用的器材主要是电锯、手锯、凿子、电钻、铣床。

我们知道，红木之所以人见人爱，究其原因主要还是这些木材色泽好，手感好，硬度高，密度大。但是，越是硬度高的东西，越是脆。

所以，在这些复杂的制作过程中，每个个环节都有可能产生裂、崩茬、掉茬等等，尤其是铣床和电锯，非常容易在高速的运动下产生崩茬的现象。

看掉茬的大小，如果很小，后期打磨是可以磨掉的，如果稍微深点，也许后期打磨不能全部磨掉，就只能补一下了。

这个时候如果因为一点小小的崩茬就把木材弃之不用，我想这是不可能的，作为任何一个生产企业都不能这么干，除非消费者愿意为这些扔掉的木头和耗费的工资买单。

手工修补

雕刻部分
雕刻硬木，稍有不慎就会有小的崩岔。有些木材的纤维并不都是顺着一个方向的，有的地方就是有纤维交错的生长，这些地方雕刻的时候很容易掉渣，所以只能补，没其他办法。

刮磨
红木家具的打磨其实是两个部分。一个是刮，一个磨，行话叫刮磨。具体步骤看个人习惯了。有的人习惯先刮再磨，有的习惯边刮边磨。

硬木家具上净刨子是很细致的一个活计。刮的时候要顺着木纤维的生长方向刮，力度要一致，速度要均匀。但是因为木材的纤维生长方向比不都是一致的。所以，刮的时候难免在两个方向相交的地方产生崩岔的现象。

如果崩得小，通过打磨是可以消除的，如果大，打磨后还是会有小坑，所以只能补。

储存阶段
所谓的储存阶段就是家具刚刚制作好放在库房或者商铺中等待出售的阶段。家具的制作步骤很复杂。新家具制作好以后其内部多多少少会有一些应力存在。比如木材的内应力，以及家具榫卯的应力。

当温度变化或者湿度变化的时候，这些应力会很快释放出来，这就造成在榫卯的接口处会有小裂，或者在顺向纤维的地方产生细裂。

这个时候家具已经制作完毕了，有些小裂只能补，所以这也是产生补的一个原因。但相对与以上原因，这样造成的补还是很少的。

大面积的粉补肯定不是正常的红木工艺，而是造假行骗！但小的粉补很难完全避免，只能在制作的时候，从选材到制作中精益求精，尽量争取让它少之又少。

当然，粉补只是家具中的少数现象，完全没有拼补、粉补的红木家具还是居主流的，但成本较高。在不影响美观和质量的前提下，有些小的粉补，也是正常现象。

kb22ccxx

木材都特性，本身会出现坑洼以及虫洞等等使木材不再是完整的，用木粉填充打上补丁，再加上胶水，这就是所谓的粉补。什么材质的家具就用什么材质的粉末去填充，这是很自然的选择，无论是虫洞也好，坑洼也好，那都死日月交辉的产物，无法避免！能用来制作红木家具的木材都是大料，只能在制作的过程中尽量的避免，选材的精益求精，为了是让这些补少之又少。在不影响质量，不影响美观的前提下，些许粉补，要想无补的家具少之又少，所以红木家具的粉补可以说是正常的，不是弄虚作假。
