刀架换刀不到位或刀架不能锁紧的故障现象及原因

[复制链接]

19

主题

29

帖子

85

积分

注册会员

Rank: 2

积分
85
发表于 2018-9-22 14:25:06 | 显示全部楼层 |阅读模式


数控刀具刀架故障解决分析  综合分析以上两例故障的查找及排除过程我可以明确数控机床故障不只仅发生在电气局部也可能出现在机械部分。对于配备以上两种系统的数控车床均属于半闭环控制系统不具备机械故障反馈功能在操作使用时要加强日常维护和颐养出现故障后若未显示“报警号”很可能属于机械故障维修时要重点检查机械部分这对于维修人员来说会更准确更及时地排除故障。
刀架作为数控车床的重要配置在机床运行工作中起着至关重要的作用一旦出现故障很可能造成工件报废甚至造成卡盘与刀架碰撞的事故。数控机床的故障维修中电气控制局部线路复杂故障现象多变有些故障现象不太明显查找难度比较大而机械部分与普通机床比较类似故障相对容易排除。查找故障原因时要综合机械与电气两方面同时查找。

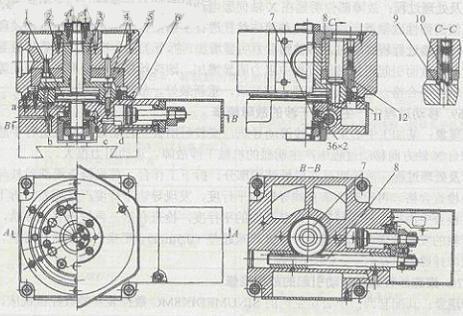

刀架换刀

刀架换刀


数控刀具刀架故障解决分析
   刀架换刀不到位或刀架不能锁紧的故障现象及原因
   下面以配备GSK980TD系统(广州数控系统)车床为例进行说明:
   该车床在加工工件外圆时外圆刀突然出现“扎刀”待操作人员按“复位”按钮退回参考点后仔细检查:首先检查刀具是否松动或破损检查后刀具完好;其次检查工件毛坯余量是否过大经测量符合要求;由于是中途出现这一现象可以肯定加工顺序不会有问题;于是操作人员又怀疑可能是刀具弥补值”改错了经重新对刀后“刀具弥补值”与原来的一样;故障原因一时难以查出。
数控刀具刀架故障解决分析
   操作人员将机床系统复位后重新装夹另一个工件试车结果运行正常。就在连续加工几个工件后突然又出现同样的故障再次经过上述一系列的检查故障原因仍然没有查出最后找来了专业维修人员经过与操作人员沟通后维修人员首先丈量机床系统输入电压和电流结果均正常怀疑可能是机械故障。
   于是手动试车移动纵横向拖板、启动主轴、转动刀架就在连续手动转动刀架时突然发现刀架有些松动在机床运行过程中并未自动锁紧判断是刀架系统故障可是加工过程中出现故障后并未显示“报警号”于是肯定是刀架机械故障。
   维修人员将刀架拆卸后发现里边的1个弹簧定位反靠销断裂(数控电动四工位方刀架里边配有4个弹簧定位反靠销)加工工件过程中当毛坯余量稍大或硬度过高时刀架转动到某一工位未断裂的弹簧定位反靠销受力时刀架可以自动锁紧刀具车削正常当刀架转动到某一工位断裂的弹簧定位销受力过大时刀架便不能自动锁紧刀具车削时便出现上述的故障。
数控刀具刀架故障解决分析
   故障处置
   机床维修人员全面检查后该刀架电器控制局部正常属机械故障经过更换掉断裂的弹簧定位反靠销后装置好刀架重新试车故障得到排除。
   刀架连续运转或某刀位不停的故障现象及原因
   下面以配备DTM系统(帝特马数控系统)车床为例进行说明:
   该车床在自动运行过程中偶尔出现刀架连续运转或某刀位不停的现象有时连续运转2~3个刀位后又停转锁紧了当连续运转或某刀位不停时显示屏上出现“301号报警(刀架故障)机床自动运行停止当连续运转2~3个刀位停转锁紧后并未显示报警号机床自动运行正常。
数控刀具刀架故障解决分析
   由于该故障是随机性的没有规律所以方便于查找维修人员检查后判定属于电器控制故障。经过对刀架控制系统输出电压丈量结果正常检测刀架控制系统继电器也正常。最后拆开刀架顶端的防护罩逐根丈量霍尔元件信号线输入电压结果发现1根信号线中间铜芯断裂暂时由电线维护橡胶皮连接当刀架转到某一位置时电线维护橡胶皮受力拉紧铜芯线两端无法正常接通顺序控制系统无法找到相应的刀号便出现“301号报警。当机床复位后手动方式将刀架转动到一定位置时电线维护橡胶皮放松铜芯线两端接通刀架转动正常不再出现报警号。
   故障处置
   经过维修人员将霍尔元件连接信号线重新更换后试车故障得到排除机床运行正常。
